雷达物位计(液位计)

  • 24小时客服电话:18052392123
  • 产品详情

  • 联系我们

一.产品概述

   ZKHH-LD-WWJ导波雷达物位计发出的高频脉冲微波沿着探测组件(钢缆或钢棒)传播,遇到被测介质,由于介电常数突变,引起反射,一部分脉冲能量被反射回来。发射脉冲与射脉冲的时间间隔与到被测介质的距离成正比。由于采用了先进的微处理器和独特的回波处理技术,导波雷达物位计可以应用于各种复杂工况。

   ZKHH-LD-WWJ导波雷达物位计适用于各种复杂工况。如:高温、高压及小介电常数介质等。采用脉冲工作方式,导波雷达物位计发射功率低,可安装于各种金属、非金属容器内,对人体及环境均无伤害。

二.产品特点

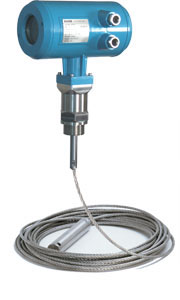

ZKHH-LD-WWJ导波雷达物位计可用于连续测量液体及固体粉料、粒料及液体的物位。 缆式探头:主要用于测量液体及固体料位,大测量距离35米。 同轴杆式探头:用于液体。 可向系统提供以下信号接口:HART,4…20mA。

三.技术参数

        ZKHH-LD-WWJ雷达物位计





应  用:液体、粉料、固体颗粒

测量范围:6米

过程连接:螺纹、法兰

过程温度:-40…250℃

过程压力:-1.0…20bar

精  度:±1mm

频率范围:100MHZ…1.8GHZ

防爆/防护等级:Exia II C T6/IP67

信号输出:4…20mA/HART(两线)

       ZKHH-LD-WWJ雷达物位计





应  用:液体、粉料、固体颗粒

测量范围:6米

过程连接:螺纹、法兰

过程温度:-40…250℃

过程压力:-1.0…20bar

精  度:±1mm

频率范围:100MHZ…1.8GHZ

防爆/防护等级:Exia II C T6/IP67

信号输出:4…20mA/HART(两线)

     ZKHH-LD-WWJ雷达物位计





应  用:液体、粉料、固体颗粒

测量范围:30米

过程连接:螺纹、法兰

过程温度:-40…250℃

过程压力:-1.0…20bar

精  度:±1mm

频率范围:100MHZ…1.8GHZ

防爆/防护等级:Exia II C T6/IP67

信号输出:4…20mA/HART(两线)

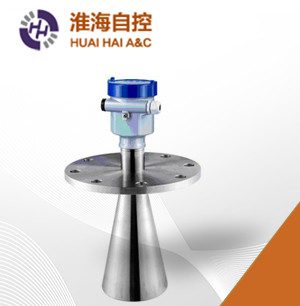

   ZKHH-LD-YWJ雷达液位计





应用:过程条件简单,腐蚀性的液体。浆料、固体 比如:水液储罐,酸碱储罐,浆料储罐,固体颗粒,小型储油罐 测量范围:20米 过程连接:G、1-1/2螺纹、1-1/2”NPT 介质温度:-40~230℃ 过程压力:-0.1-2.0 MPa 重复 性 :&plusmn; 3mm 精  度:< 0.1% 防爆/防护等级:Exia II C T6/IP66 信号输出:4~20mA/HART(两线)

    ZKHH-LD-YWJ雷达液位计







应  用:存储或过程容器腐蚀性的液体、浆料、固体 比如:水液储罐,酸碱储罐,浆料储罐,固体颗粒,小型储油罐 测量范围:20米 过程连接:法兰 介质温度:-40~230℃ 过程压力:-0.1~2.0 MPa 重复 性 :&plusmn; 3mm 精  度:< 0.1% 防爆/防护等级:ExiaIIC T6/IP66 信号输出:4~20mA/HART(两线)

   ZKHH-LD-YWJ雷达液位计







应用:适应各种存储容器或过程计量环境,液体、浆料、固体比如:原油、轻油储罐,原煤、粉煤仓位,挥发性液体储罐,焦碳料位, 浆料储 罐,固体颗粒。 测量范围:35米 过程连接:法兰 过程温度:-40~230℃;高于230℃高温订做 过程压力:-0.1~4.0MPa;高压可以定做 重复 性 :&plusmn; 3mm 精  度:< 0.1% 防爆/防护等级:ExiaIIC T6/IP66 信号输出:4~20mA/HART(两线)


































































































四.产品特性及优势

测量不受下列因素影响:液体密度,固体物料的疏松程度、温度、加料时的粉尘液

表面泡沫对测量无影响同轴杆式的探头测量不受罐体及安装短管的内部结构的响

探杆和探缆可更换

  HART或PROFIBUS-PA通信协议及基金会现场总线协议,标定简便、通过数字液晶显示轻松实现现场标定操作,通过软件GDPF实现简单的组态设定和编程





雷达物位计(液位计)
